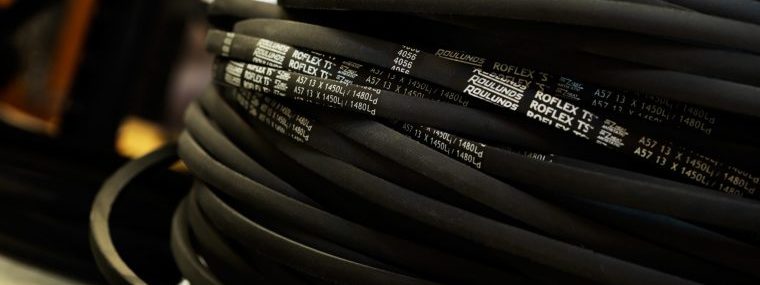

高張力三角皮帶 Narrow V-belts

皮帶規格
SPZ	612~3550mm
3V	250~1400mm
SPA	800~4500mm
SPB	1400~6000mm
5V	600~2360mm
SPC	2650~8000mm

Narrow V-Belts

高張力三角皮帶詳細規格表

Narrow V-Belts

高張力三角皮帶

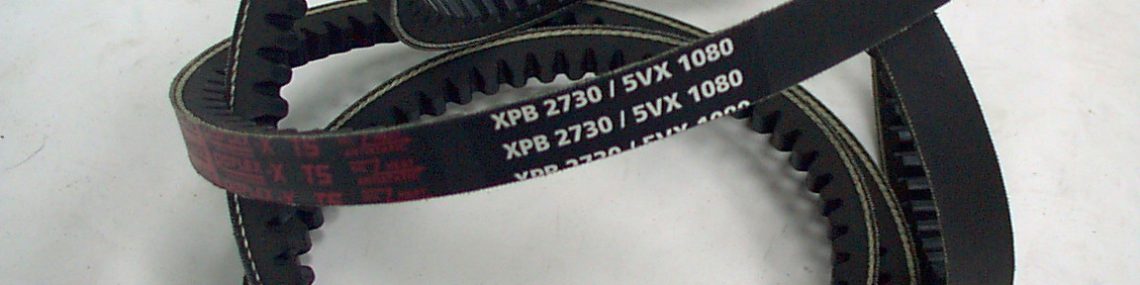

內齒型三角皮帶 Moulded Cog Belts

Roulunds Moulded Cog Belts
內齒強力型高張力三角皮帶特色

Roulunds Moulded Cog Belts的工業用內齒皮帶提供更多的選擇，其尺寸與一般三角皮帶的尺寸相同，規格齊全，長度從490~5000mm

Higher Power Ratings 能提供更高的傳動力量
Roulunds的內齒皮帶可以提供的傳動力量較一般的三角皮帶高50％
Higher Efficiency 提升使用效率
Roulunds的內齒皮帶其效率可達98.5％，比一般三角皮帶高出5％
Smaller Pulleys 可使用更小輪徑
Roulunds的內齒皮帶能縮小皮帶輪輪徑40％，並容許更大的轉速比
High Belt Velocity 提升皮帶輪限速度
最大容許限速度為50m/s，比一般三角皮帶提高39％
Compact Drives 允許更大的輪徑比
因可以提供更高的傳動力量，提升使用效率及使用較小輪徑，故於設計上可以允許更大的輪徑比
Costs Down 降低成本
因能允許更高的限速度及更高的傳動力量，所以能減少皮帶的數量，並可降低皮帶輪、培林及軸承的成本
Save Energy 節省能源
因效率的提升及允許更高的轉速比，並能減少皮帶的數量，故可有效節省能源5％
Anitstatic Qualities 抗靜電
根據ISO 1813生產規範，使其抗靜電
Low elongation 延伸低
整齊及密實的張力線，使其延伸率較一般三角皮帶低60％
Tolerance Stable(TS) 等長公差
嚴格的生產品質控制，所有皮帶均能同時使用於同一組傳動器上並符合ISO 4184, BS 3790 & DIN 2215/7753 之生產規範

其他皮帶 Others Belts

Roflex Joined V-Belts

Roflex Joined V-Belts

併聯皮帶

Roflex Multi-Rib Belts

Roflex Multi-Rib Belts

多溝皮帶

RO-DRIVE Timing Belts

RO-DRIVE Timing Belts

時規皮帶

Dancord Flat Belts

Dancord Flat Belts

平面皮帶

Roflex NON-Fric Belts

Roflex NON-Fric Belts

無塵皮帶

皮帶張力計 belt tension gauge

KRIKIT tension gauge1

KRIKIT tension gauge1

皮帶張力計1型

KRIKIT tension gauge2

KRIKIT tension gauge2

皮帶張力計2型

KRIKIT Date sheet

KRIKIT Date sheet

張力計數據表

靜態皮帶張力測量表
皮帶形式	小皮帶輪節圓直徑	標準三角皮帶		內齒型三角皮帶
皮帶形式	小皮帶輪節圓直徑	初次安裝	再調整	初次安裝	再調整
SPZ 3V XPZ 3VX	<=71	20	15	25	20
	>71<=90	25	20	30	25
	>90<=125	35	25	40	30
	>125	40	30	45	40
SPA XPA	<=100	35	25	40	30
	>100<=140	40	30	50	40
	>140<=200	50	40	60	45
	>200	55	50	65	55
SPB 5V XPB 5VX	<=160	65	50	70	55
	>160<=224	70	55	85	65
	>224<=355	90	70	100	80
	>355	100	85	110	95
SPC XPC	<=250	100	80	140	110
	>250<=355	140	110	160	120
	>355<=560	180	140	190	150
	>560
Z/10 ZX	<=50	9	7	12	10
	>50<=71	12	9	14	11
	>80<=100	14	11	16	13
	>100	16	13	18	15
A/13 AX	<=80	15	11	20	15
	>80<=100	20	15	25	20
	>100<=132	30	25	40	30
	>132	40	35	50	40
B/17 BX	<=125	30	25	45	35
	>125<=160	40	30	50	40
	>160<=200	50	40	60	45
	>200	60	50	70	55
C/22 CX	<=200	70	50	80	60
	>200<=250	80	60	90	70
	>250<=355	90	70	100	80
	>355	110	90	120	100

皮帶張力計筆型 belt tension gauge pen type

◆如何檢查張力 當皮帶安裝後可以依下列方法簡單來檢視是否達到適當張力值。於皮帶跨距中央垂直向下拖以一K值的力量，此一K值需足以在每1000mm上的跨距造成15mm的彎曲量。＊K=0.06xT〔N〕 T=單條皮帶之靜態張力值〔N〕

ι=Cxsinβ/2〔mm〕 C=中心軸距〔mm〕 β=接觸角度〔。〕 σ=曲折量〔mm〕 σ=ιx15/1000

使用張力計依所計算出之K值，或依下表所列之K值範圍，搭配曲折量σ值來調整張力直到適當。

Deflection Force Sheet 1

Deflection Force Sheet 1

高張力三角皮帶張力計算表

Deflection Force Sheet 2

Deflection Force Sheet 2

傳統三角皮帶張力計算表

Deflection Force Sheet 3

Deflection Force Sheet 3

內齒型三角皮帶張力計算表

皮帶張力計簡易型 belt tension gauge simple type

Belt Tension Gauge simple type

Belt Tension Gauge simple type

皮帶張力計簡易型

Operation

操作方式

說明圖
